МДУ на базе ротационных насосов с вакуумом до 450 мбар

Дегазационные установки МДУ-RBS оснащены насосами типа RBS. RBS – это новаторская ротационная объемная воздуходувка с лопастями специального профиля, которая, в паре с системой LOW-PULSE новой конфигурации, снижает остаточные пульсации давления подаваемого газа до уровня менее 2% рабочего давления. Увеличенные валы допускают более высокое рабочее давление (абсолютное давление 2000мБар)  и более высокую скорость вращения.

Насосы типа RBS имеют высокую пропускную способность – до 25000 м3/ч с рабочим разрежением до 500 mbar.

Подшипники со сплошным и усиленным корпусом, рассчитанные на теоретический срок службы 100000 часов в самых неблагоприятных условиях, отсутствие трущихся частей в рабочей зоне насоса,  нанесение антикоррозийного, антистатического, абразивоустойчивого  покрытия – все это обеспечивает повышенный рабочий ресурс агрегата.

Также, для обеспечения повышенного уровня безопасности и повышения ресурса работы насосных групп и элементов установки, каждая МДУ-RBS комплектуется системой очистки метановоздушной смеси от механических примесей и влаги, размещенной в отдельном модуле, установленном перед модулями вакуумирования МДУ.

В состав системы очистки метановоздушной смеси входят сепараторы и фильтры тонкой очистки из нержавеющей стали. Слив влаги из  сепараторов происходит автоматически.
Дегазационная установка типа МДУ-RBS полностью адаптирована к российскому рынку и по своим техническим характеристикам не имеет аналогов в современной промышленности.

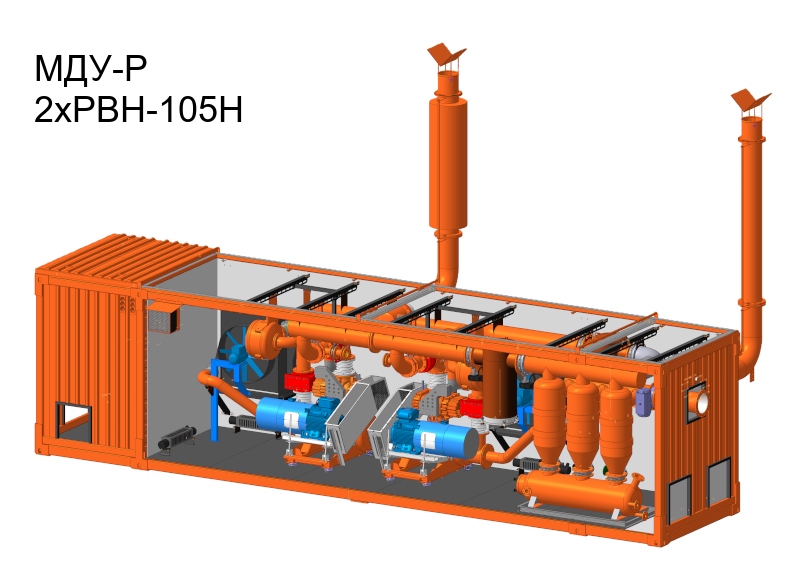

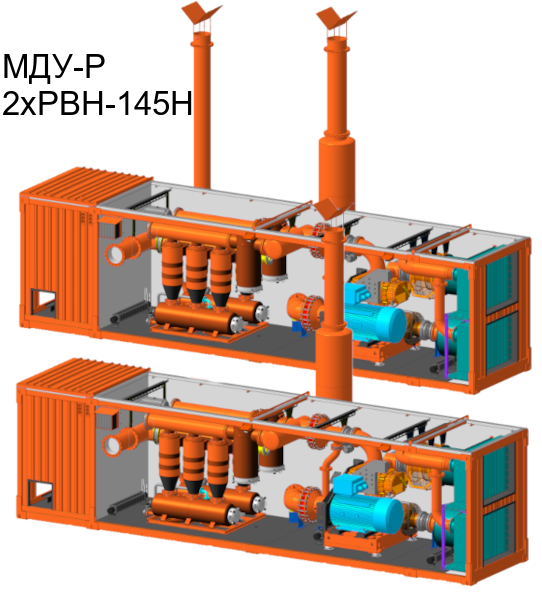

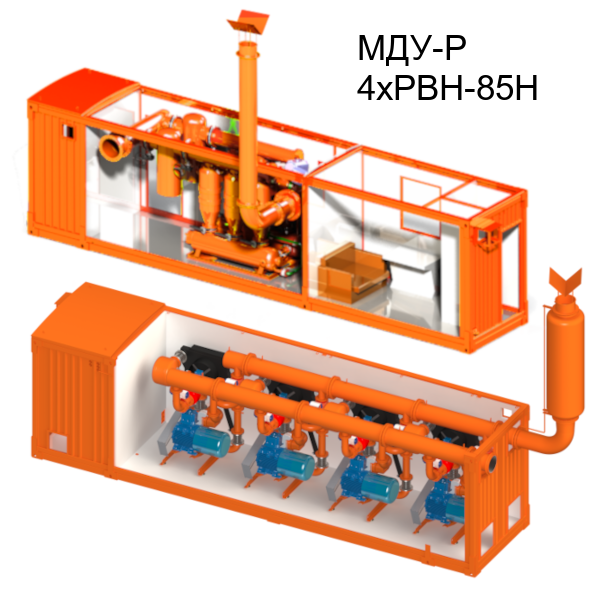

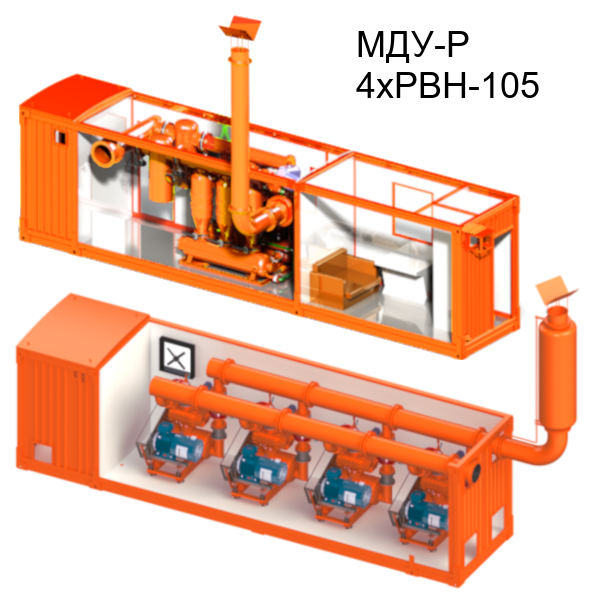

В типовой комплект поставки Дегазационной установки МДУ-RBS входит 2 модуля:

  • Модуль вакуумирования (насосный модуль);
  • Модуль системы очистки метановоздушной смеси, совмещенный с помещением оператора.

Дополнительно, согласно техническому заданию заказчика, дегазационная установка может комплектоваться:

Возможность применения модульных дегазационных установок типа МДУ в качестве газоотсасывающих установок (ГОУ)

ООО «НПП «Завод МДУ» специально для газоуправления на выемочном участке разработало новую модель модуля вакуумирования, которая полностью соответствует как действующей "Инструкции по дегазации угольных шахт", так и действующей "Инструкции по применению схем проветривания выемочных участков шахт с изолированным отводом метана из выработанного пространства с помощью газоотсасывающих установок (ГОУ)".

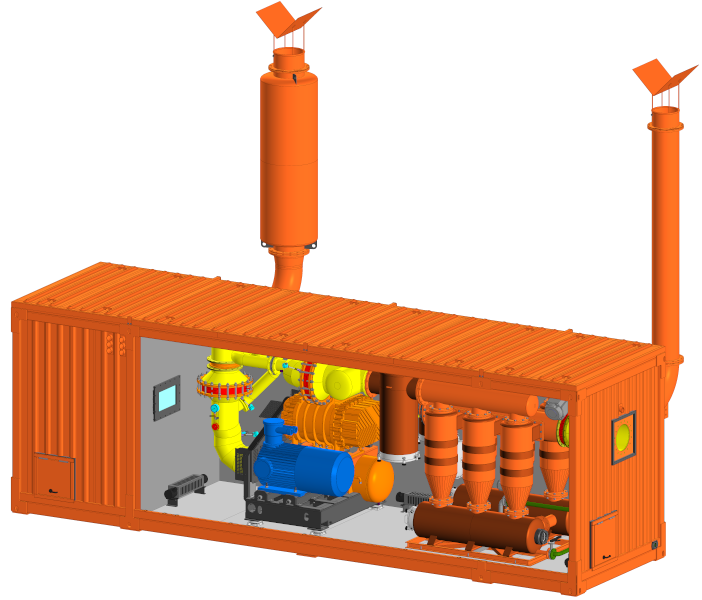

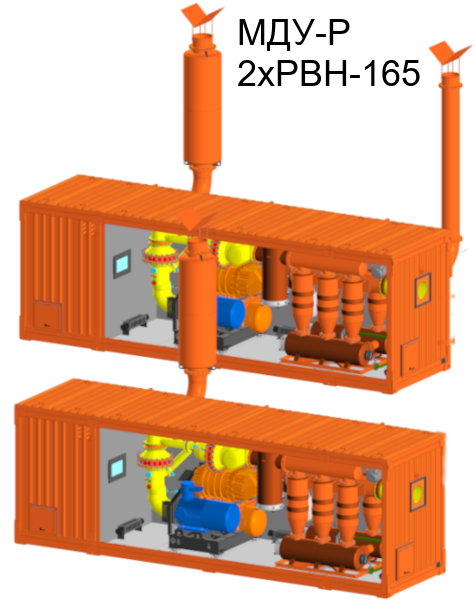

Преимущество нового модуля состоит в том, что в нем совмещены насосная группа (на базе вакуумного насоса RBS 155 производительностью до 185 м3/мин производства итальянской фабрики ROBUSCHI), система очистки (также производства ROBUSCHI), запорная и предохранительная арматура, газоаналитическая аппаратура. Газоаналитическая аппаратура позволяет в автоматическом режиме вести контроль концентрации метана, кислорода и оксида углерода в откачиваемой газовой смеси, что даёт возможность на ранней стадии предупредить появление эндогенных нагреваний угля. В соответствии с действующей инструкцией по применению схем проветривания, ГОУ состоит из рабочего и резервного агрегатов равной подачи.

Еще одним преимуществом нового модуля является отсутствие большого количества отводов и тройников, создающих дополнительное сопротивление. Новый модуль подключается непосредственно к магистральному трубопроводу. Количество модулей ограничивается только пропускной способностью самого магистрального трубопровода.
