Дегазационные трубы и фланцы

Дегазационные трубы

Новое предложение на рынке – металлические дегазационные трубы производства ООО «НПП «Завод МДУ»

Для предоставления еще более полного комплекса услуг по дегазации шахт, в начале 2012 года рукодством завода было принято решение об основании производства труб для дегазации. Для обеспечения высокого качества нового продукта было решено использовать новейшее оборудование ведущих мировых производителей.

Так, например, для производства из листового металла высокоточной заготовки для трубы и фланцев применяется машина термической резки чешского производства с источником питания производства США.

Для вальцовки трубы длиной до 4000 мм используется программируемый вальцовочный станок итальянского производства.

Для сварки используется автоматическая консоль итальянского производства со сварочной установкой немецкого производства. Сварка всех швов трубы выполнена в среде защитного газа Ar+CO2, что повышает качество сварных швов в разы.

Перед покраской каждая труба подвергается дробеструйной обработке.

Покраска труб производится в специально подготовленной покрасочной камере с приточно-вытяжной системой вентиляции воздуха.

Применяя данное оборудование ООО «НПП «Завод МДУ» может производить трубу различного диаметра: минимальный - 325 мм., максимальный -1500 мм.

Фланцы изготавливаются по ГОСТ 12820-80. Но для своих партнеров, при необходимости, ООО «НПП «Завод модульных дегазационных установок» может изготовить трубу и фланцы отличных от ГОСТа размеров.

Данная линия оборудования автоматизирована, что исключает человеческий фактор.

Мощность производства – 10 000 метров дегазационных труб в месяц.

Данная линия производства не имеет аналогов в Кемеровской области.

Наружный диаметр, мм Толщина стенки трубы, мм Длина трубы, м
325 3 4
426 3 4
477 3 4
500 3 4
630 3 3,2
800 3-4 3,2
1200 3-4 3,2
1500 4 3,2

Обсадная труба

ООО «НПП «Завод МДУ» по техническому заданию шахтеров изготавливает обсадную трубу.
Обсадные трубы предназначены для предотвращения нарушения геометрии сечения дегазационных скважин под действием горного давления.

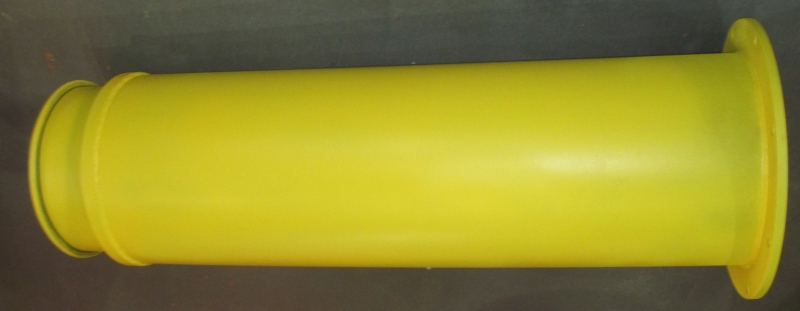

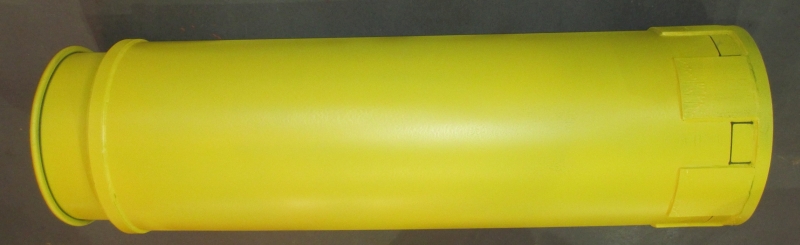

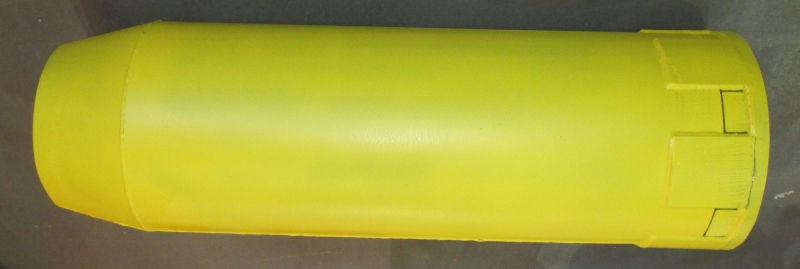

Обсадная труба состоит из трех типовых элементов:

Элементы обсадной трубы соединяются по принципу «в замок».

Обсадная труба изготавливается из тонкостенной дегазационной трубы диаметром от Ду300 и выше.

Фланцы стальные плоские приварные

ООО "НПП "Завод МДУ" изготавливает фланцы стальные плоские приварные по ГОСТ 12820-80.

Размеры изготавливаемых фланцев: от ДУ32 до ДУ1200.

Офланцовка труб



Отвод регулируемый с углом поворота 00-450

Для облегчения монтажа дегазационного трубопровода ООО «НПП «Завод МДУ» запустило в производство отвод регулируемый с углом поворота от 0° до 45°.

Основные технические данные

  • рабочая среда:  метановоздушная смесь;
  • температура рабочей среды: до 200°С;
  • рабочее давление 1 МПа;
  • возможные типоразмеры: условный  диаметр от Ду 150 до Ду 500, диапазоны регулирования угла поворота 0°-45°, 45°-90°.

На модели и в схемах показан отвод с диаметром условного прохода 400 мм, расчитанный на максимальное давление 1 МПа, с углом поворота от 0° до 45° ОФР-400-1-0/45.

Предназначен для монтажа газопроводов с нестандартными углами стыковки труб.

Отличительными особенностями отвода являются:

  • простота и надежность стыковки без подвижных уплотнительных элементов (по принципу свободного фланца на приварном кольце);
  • неизменное на всех углах поворота расстояние от зеркала стыкуемой трубы до оси пересечения труб (см. схемы)

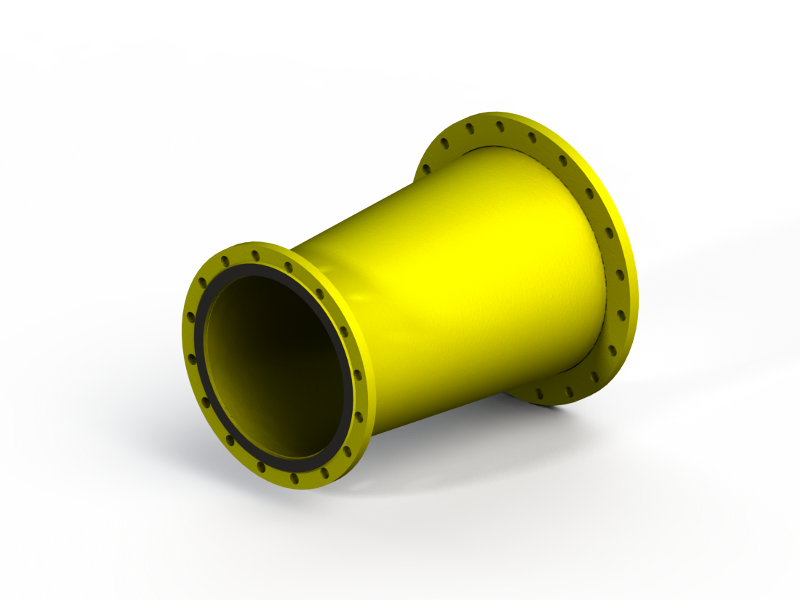

Конусные переходы для соединения дегазационных трубопроводов

ООО «НПП «Завод МДУ» запустило в производство изготовление конусных переходов для упрощения соединения дегазационных трубопроводов разных диаметров.

Конусные переходы производства ООО «НПП «Завод МДУ» обладают незначительным аэродинамическим сопротивлением по сравнению с самодельными «кустарного» производства.



Конусные переходы изготавливаются диаметрами от Ду300 до Ду1200 из стального листа толщиной от 3 мм до 4 мм.
